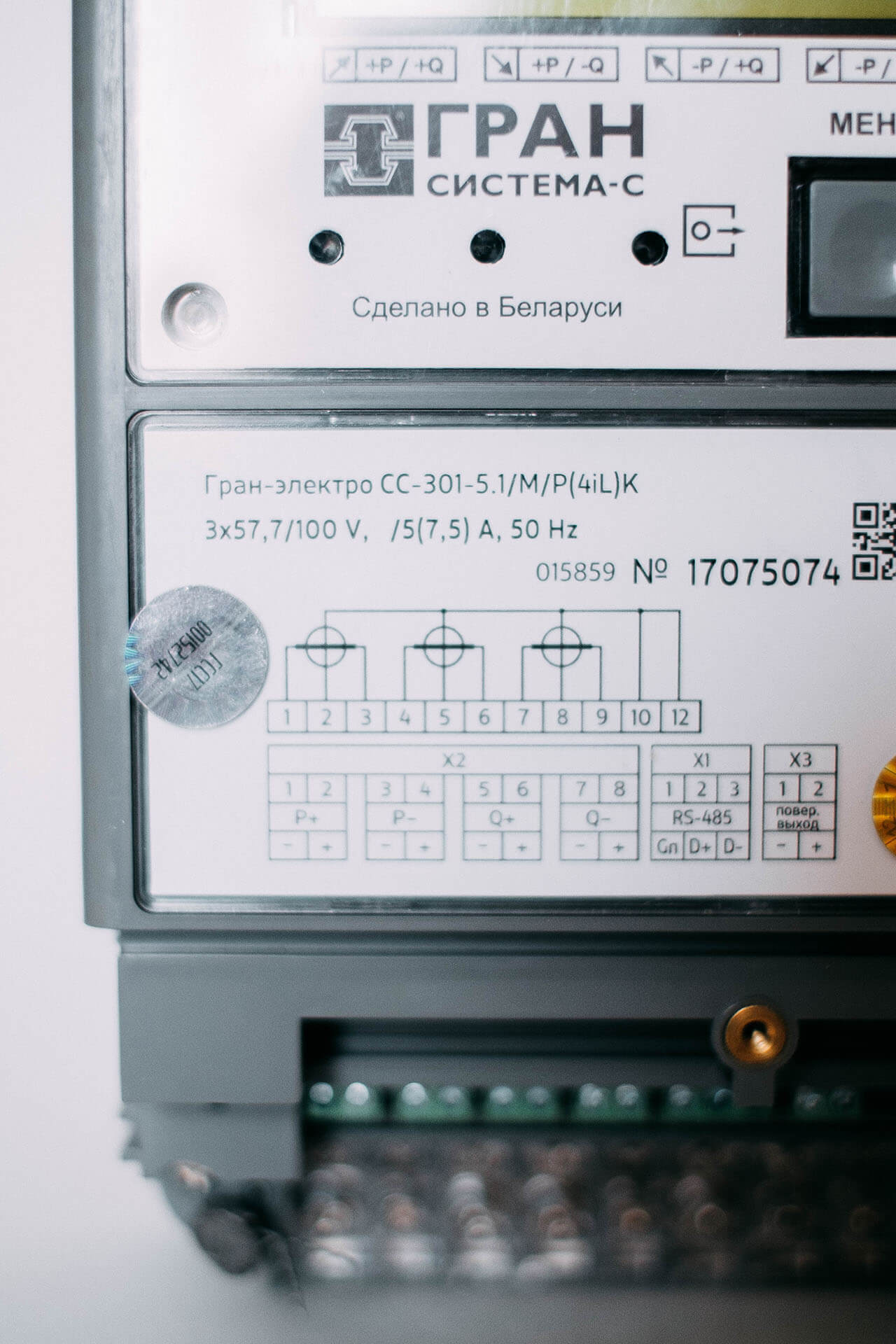

Гран-Электро СС-301


Назначение

Счетчик электрической энергии "Гран-Электро СС-301" предназначен для измерения активной и реактивной энергии и мощности в трёхфазных сетях переменного тока и применяется для коммерческого и технического учёта электроэнергии на промышленных предприятиях, энергосистемах, межсистемных перетоков, используется автономно или в составе автоматизированной системы контроля и учёта электроэнергии.

Область применения

В составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.

Функциональные возможности и особенности

  • Все трехфазные электросчетчики вне зависимости от исполнения могут комплектоваться резервным источником питания.
  • Возможность замены батареи без вскрытия корпуса.
  • Возможность задания основного и резервного тарифного расписания: от 1 до 12 тарифных сезонов, от 1 до 8 тарифных зон с возможностью перекрытия до 48 переключений в сутки.
  • Расширенный рабочий диапазон температур: от -40 °С до +70 °С.
  • Функция расчета потерь.
  • Измерение активной и реактивной энергии в четырех квадрантах в трехфазных сетях переменного тока.
  • Измерение активной и реактивной мощности с учетом направления как суммарной, так и каждой из трёх фаз
  • Измерение по каждой фазе действующих значений токов, напряжений, коэффициентов мощности и частоты сети.
  • Измеренные значения токов и напряжений нормированы и могут быть использованы для анализа качества сети и применения в цепях защит.
  • Наличие четырёх каналов связи, работающих одновременно. Один оптический - с фиксированными параметрами обмена и цифровой - RS-232, RS-485 или M-BUS с программируемыми параметрами обмена.
  • Встроенный GSM контроллер, с поддержкой CSD модемного соединения, позволяющий организовать транзит ко всем счетчикам, подключенным по цифровому интерфейсу,обработку входящих SMS команд и отправку SMS (исполнение «GSM»).
  • Встроенный GPRS контроллер, без поддержки CSD модемного соединения, позволяющий организовать транзит ко всем счетчикам, подключенным по цифровому интерфейсу, пакетную передачу данных в режиме GPRS модема, обработку входящих SMS команд и отправку SMS и E-mail сообщений по заданному пользователем сценарию, или работу в режиме TCP-сервера со статическим IP адресом (исполнение «GPRS»).
  • Модуль мониторинга и управления нагрузкой, - позволяет позаданному сценарию или напрямую осуществлять мониторинг параметров сети и управлять телеметрическими выходами или внешним реле (исполнение «С»).
  • Двухстрочный 20-разрядный дисплей и три кнопки управления режимами индикации позволяют выводить на индикатор цифровую и текстовую информацию в удобном для считывания виде.
  • Гибкая система создания пользовательского интерфейса. Неиспользуемые параметры, тарифы и направления могут быть программно отключены и не отображаться на дисплее счётчика.
  • Протокол обмена открыт для потребителя.
  • Встроенный Ethernet контроллер (исполнение "NET").
  • Встроенный WiFi контроллер (исполнение "WIFI").

Есть вопросы?

Вы можете связаться с нами для получения более подробной информации, по интересующим вас вопросам.

Стандарты и сертификаты

Счетчик электрической энергии "Гран-Электро СС-301" соответствует международным стандартам и техническим требованиям ГПО «Белэнерго». Включен в действующий отраслевой рекомендуемый перечень средств коммерческого учёта электроэнергии Министерства энергетики Республики Беларусь.

  • Сертификат типа СИ Республики Беларусь № 9948 от 27.08.2015г.
  • Госреестр СИ Республики Беларусь № РБ 03 13 1316 15.

Основные технические характеристики

Наименование характеристики Значение параметра
 Класс точности:
   - по активной энергии (ГОСТ 31819.21-2012)
   - по реактивной энергии (ГОСТ 31819.23-2012)

 1
 1
 Номинальное напряжение (Uном), В 3 x 127 / 220 В или 3 x 230 / 400 В
 Базовый (максимальный) ток для счетчиков непосредственного включения (Iб Iмакс), А  5 (40) или 10 (80) или 10 (100)
 Установленный рабочий диапазон напряжений, В  от 0,9 до 1,10 Uном
 Предельный рабочий диапазон напряжений, В  от 0,8 до 1,15 Uном
 Стартовый ток при Uном и cosφ =1:
 - для класса точности 1 непосредственного включения

 0,004 Iном
 Частота сети, Гц  50+2,5
 Суточный ход встроенных часов, с, не более  +1
 Количество тарифов  от 1 до 8
 Количество тарифных зон  от 1 до 48
 Количество тарифных сезонов  от 1 до 12
 Количество тарифных расписаний  2 (основное и резервное)
 Интервал усреднения мощности, мин  3 и 15 или 3 и 30
 Отображение значений мощности при 3 мин интервале усреднения  текущие и 10 предыдущих
 Глубина хранения срезов энергии при 30(15)мин интервале усреднения,дней  60 ( 30)
 Глубина хранения значений приращения по четырем направлениям в режиме многотарифности:
  - за сутки
  - за месяц
  - за год


 за текущие и 30 предыдущих
 за текущий и 23 предыдущих
 за текущий и 7 предыдущих
 Глубина хранения значений максимальной мощности за месяц по четырем направлениям в режиме многотарифности  за текущий и 23 предыдущих
 Глубина хранения значений накопленной энергии в целом и с разбивкой по 8 тарифам:
  - на начало суток
  - на начало месяца
  - на начало года


 всех дней текущего месяца
 текущего и II предыдущих месяцев
 текущего года и 7 предыдущих лет
 Время хранения информации при отключении питания  в течение срока службы
 Корректировка времени за год, мин, не более  не более 30
 Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее  8
 Защита от несанкционированного перепрограммирования счетчика  программная (пароли) и аппаратная (установлена крышка зажимов и ключ на плате)
Защита от воздействия магнитного поля Наличие защиты регистрации воздействия магнитного поля с записью в журнале событий счетчика
 Архивы событий  - архив ошибок
 - архив состояния фаз
 - архив корректировок
 Диапазон измерения напряжения переменного тока для модификации "Гран-Электро СС-301-X.XX/M"  от 0,8 Uном до 1,15 Uном
 Пределы допускаемой относительной погрешности измерения напряжения переменного тока, %  +0,5
 Пределы допускаемой относительной погрешности измерения силы переменного тока, %  +0,5 или +1,0
  Мощность, потребляемая параллельной цепью:

Требования ГОСТ 31819.21(.22, .23)-2012 п.7.1 Реально потребляемая электросчетчиками
без встроенных модулей со встроенными модулями
- полная, В•А, не более
- активная, В•А, не более
10 1,4
0,65
1,95
0,9
Полная мощность, потребляемая последовательной цепью, В•А, не более 1 0,06 0,03
 Интерфейсы связи:
  - цифровой (в зависимости от модификации)
  - оптический
GSM, GPRS, радиомодуль, RS-232C, RS-485 или M-Bus  по МЭК 61107, Ethernet, Wi-Fi

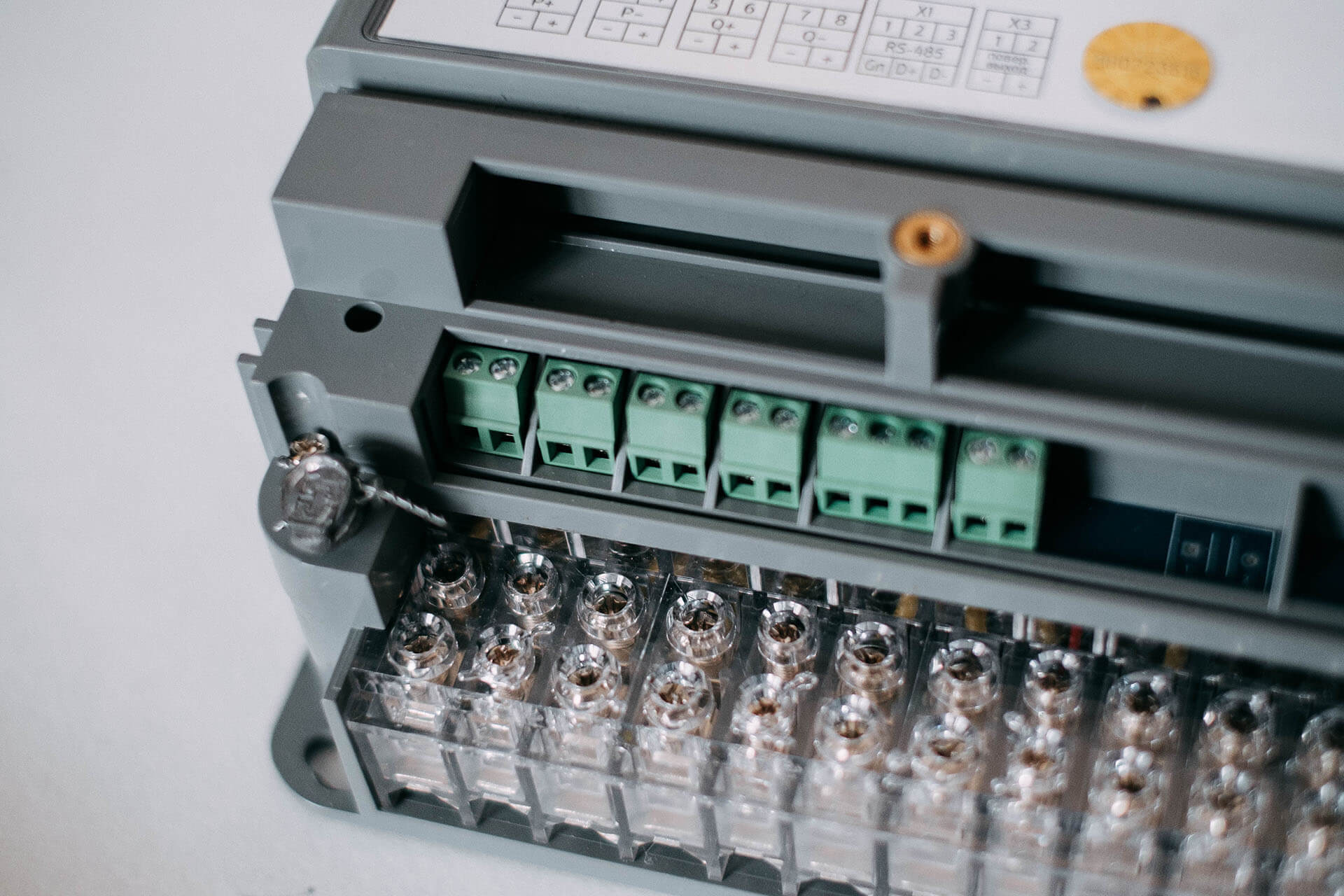

 Телеметрические выходы  4 оптоэлектронных импульсных выхода
 Испытательные выходы  оптоэлектронный импульсный и оптический
 Максимальное значение постоянной счетчика в имп/(кВт·ч) или имп/(квар·ч) в режиме "Телеметрия" в зависимости от модификации  от 1250 до 250000
 Установленный рабочий диапазон температур, °С  от -25 °С до +55 °С
 Предельный рабочий диапазон температур, °С  от -40 °С до +70 °С
 Относительная влажность в рабочих условиях, %  до 95 при температуре 30 °С
 Предельный диапазон температур хранения и транспортирования, °С  от -10 °С до +50 °С
 Средний срок службы до капитального ремонта, лет  24
 Установленный срок службы, лет, не менее  24
 Средняя наработка на отказ, ч, не менее  150000
 Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более  320x180x90
 Масса, кг, не более  2,0
 Класс защиты от поражения электрическим током по ГОСТ 12.2.091 - 2002  II
 Степень защиты оболочки по ГОСТ 14254-96  IP 5I, категория 2
