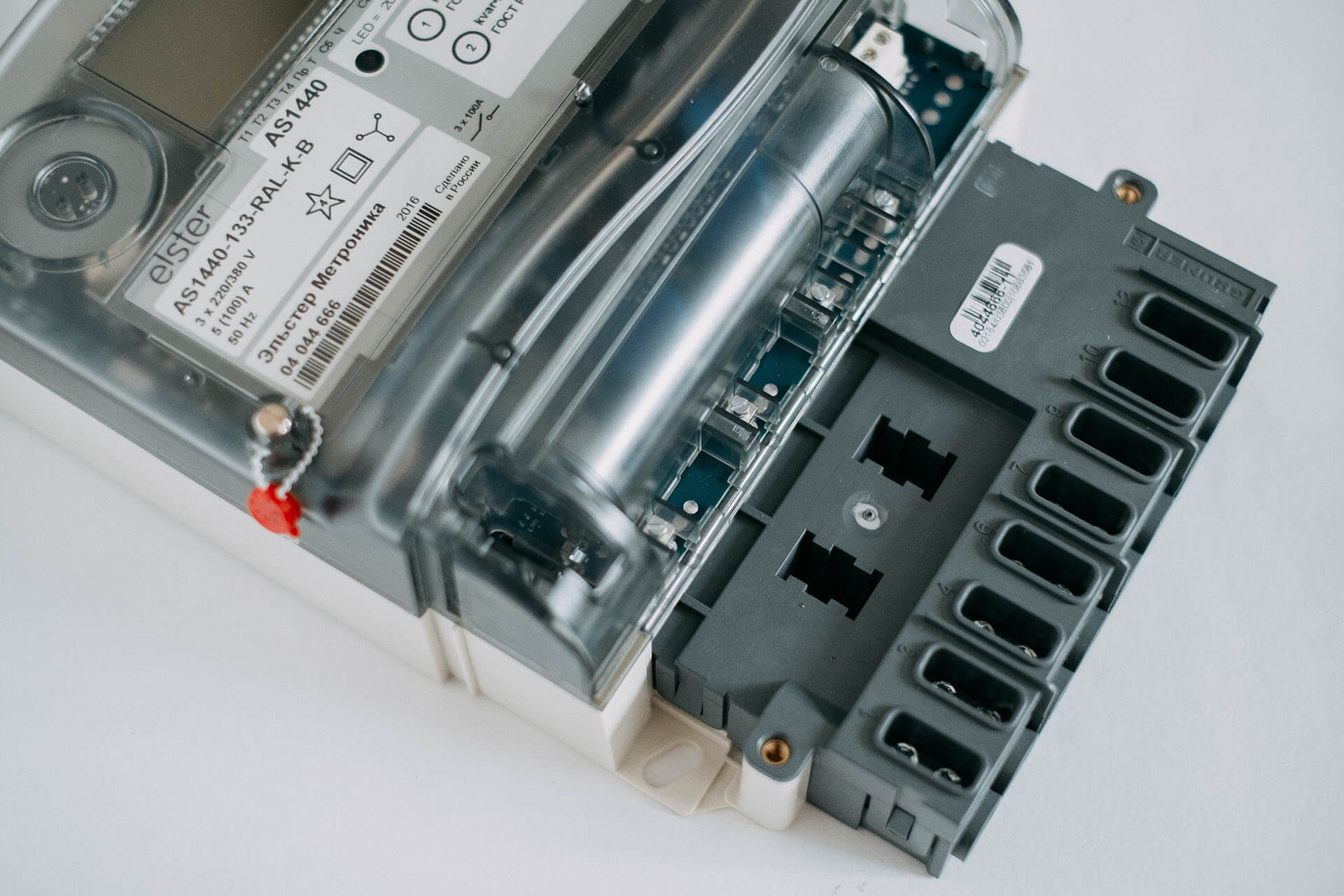

Альфа АS1440


Назначение

Электросчетчик трёхфазный интеллектуальный АЛЬФА СМАРТ AS1440 создан на основе инновационной технологии Альфа Смарт и объединяет обширный опыт компании Эльстер в области измерительных технологий и внедрения инновационных продуктов.

Счётчик Альфа AS1440 предназначен для измерения и учёта электрической энергии в одно- или многотарифном режиме, отображения и накопления данных об энергии и мощности, параметрах трехфазной электрической сети.

Альфа АS1440
Альфа АS1440
Альфа АS1440

Область применения

Расширенные функции и надежность позволяют широко использовать счётчик Альфа AS1440 как в системах АСКУЭ, на промышленных предприятиях, так в сетях низкого напряжения 6-10 кВ, для коммерческого энергоучёта, в частном секторе для бытового учёта.

Функциональные возможности

  • Измерение и учёт активной и реактивной энергии и мощности с классом точности 0,5S, 1 и 2 в одно- или многотарифном режиме;
  • Измерение и отображение параметров трехфазной электрической сети (токов, напряжений, частоты, коэффициента мощности);
  • Передача измеренных или вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии по цифровым и импульсным каналам связи;
  • Самодиагностика;
  • Запись и хранение данных графиков нагрузки и параметров сети в памяти счётчика;
  • Подтверждение правильности принятой или передаваемой информации;
  • Съёмные модули коммуникации;
  • Надежный корпус и расширенные функции защиты.

Цифровые интерфейсы и модули связи

Скорость обмена информацией со счётчика может составлять 300 –19200 бит/с благодаря интерфейсам:

  • RS-232
  • RS-485

Оптический порт и цифровые интерфейсы счётчиков работают, используя внутренний протокол обмена EN62056-21 (взамен IEC1107). Дополнительные модули связи работают как с внутренним протоколом, так и с протоколом обмена DLMS/COSEM.

Для организации удаленного доступа к счетчику (в дополнение к цифровому интерфейсу) имеется возможность подключения встроенных в крышку зажимов Альфа AS1440 следующих устройств связи (модулей):

  • GSM/GPRS модема;
  • PLС модуля;
  • модуля радиосвязи, 868 MHz;
  • Ethernet модуля.

Обмен данными выполняется по протоколу EN62056-21 (взамен МЭК1107).

Есть вопросы?

Вы можете связаться с нами для получения более подробной информации, по интересующим вас вопросам.

Связаться С Нами

Функции микроконтроллера

  • дальнейшая обработка полученной от DSP информации и накопление данных в энергонезависимой памяти (EEPROM);
  • управление отображением информации на ЖКИ;
  • вывод данных по энергии на выходные импульсные устройства;
  • обмен по цифровому интерфейсу.

Измерение максимальной мощности счётчик осуществляет по заданным видам энергии. Усреднение мощности происходит на интервалах, длительность которых задаётся программно и может составлять 1, 2, 3, 5, 10, 15, 30 минут.

Счётчик Альфа АS1440 может быть запрограммирован на измерение энергии и максимальной мощности по вторичной или по первичной стороне измерительных трансформаторов.

Функции контроля и защиты

Все счетчики Альфа АS1440 имеют ряд функциональных возможностей, которые позволяют предотвратить несанкционированный доступ к конфигурационным параметрам счетчика.

Доступ к счетчику защищен трехуровневой системой паролей. В начальной стадии сеанса связи счетчик запрашивает пароль. Пароль представляет собой набор из 8 любых символов.

Счетчики Альфа AS1440 имеют возможность записи в память событий, происходивших со счетчиком, и дополнительной информации.
